stm32F407移植LVGL+GUI

前期准备

• 我现在使用的开发板是STM32F407ZGT6.
• 从网站上下载LVGL。官方网址：https://github.com/lvgl/lvgl，我在这次移植过程中使用的版本为v8.2。（建议使用相同版本的，在后面如果版本不匹配的话，会出现各种问题，所以建议使用和我一样的版本）

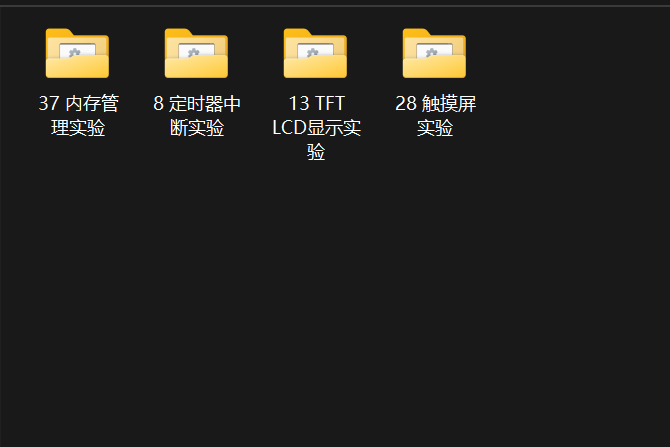

• 移植之前，准备好LCD显示实验、触摸屏实验、基本定时器实验、内存管理实验。（这里使用的所有文件都是正点原子的例程代码）

• 我们以内存管理实现为基础，向其添加其他文件所用的相关代码。并编译后，没有报错的话，开始正式移植。

移植LVGL

1、准备LVGL源码

1、当你从上述网址中下载了LVGL的源码后，你会得到一个压缩包，解压后会得到一个如图所示的文件夹。

2、将上图中的lv_conf_template.h 文件改名为 lv_conf.h。然后打开这个文件，在最开始的地方，找到下面的代码，并按下面的要求修改。

修改前：

#if 0 /*Set it to "1" to enable content*/

修改后：

#if 1 /* 把#if 0 修改成

3、删除一些我们不要的文件。

在lvgl-8.2.0目录下的文件，除了demos、examples、src、lv_conf.h、lvgl.h，其他文件全部删除。最后的结果如图

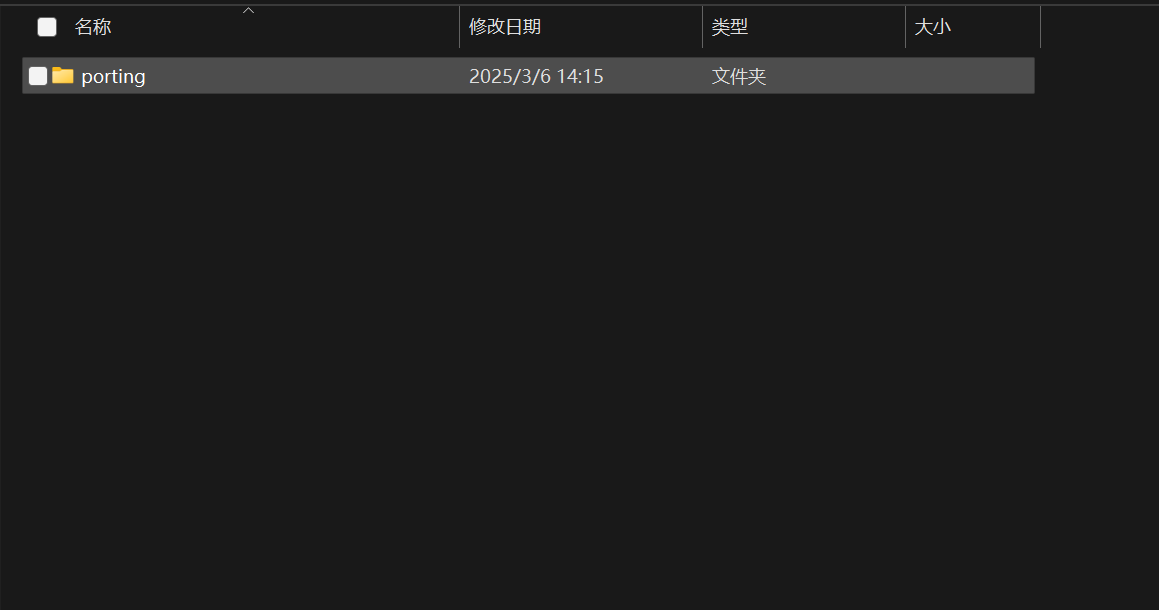

然后打开文件examples，将其中的文件除了porting，其他全部删除。结果如图。

2、裸机移植LVGL

打开内存管理实验文件夹，没有移植之前的工程目录大概如下。

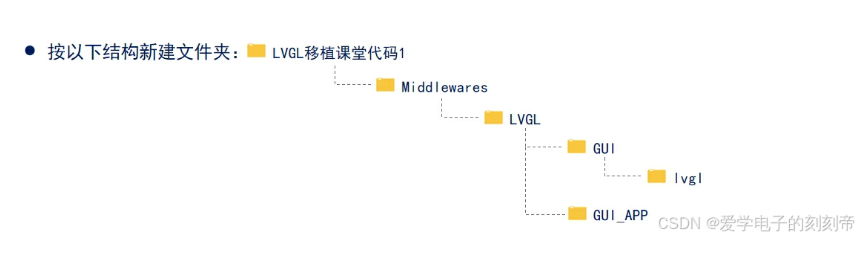

我们在其中新建一些文件夹，用来存放我们要移植的代码，从Middlewares开始创建，内容如图.

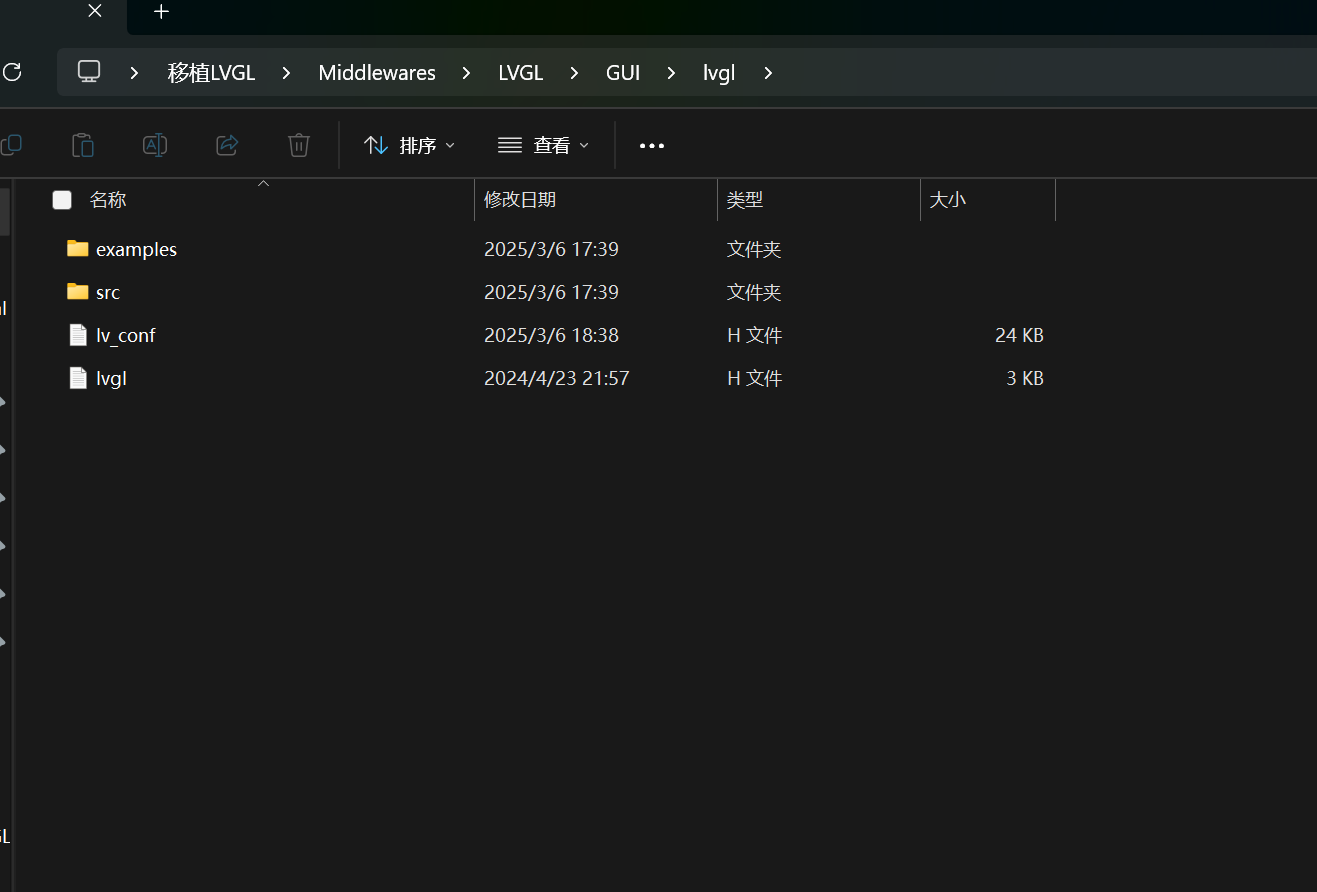

创建完成后，我们可以把处理好的LVGL中的文件examples、src、lv_conf.h、lvgl.h这四个复制到Middlewares/LVGL/GUI/lvgl目录下。结果如图

打开内存管理的工程，进入到keil界面的操作。

点击图中红色方框。

进入到下图这个界面按照图中创建分组，并添加相关的代码。（请注意，添加的代码比较烦，所以一定要注意）

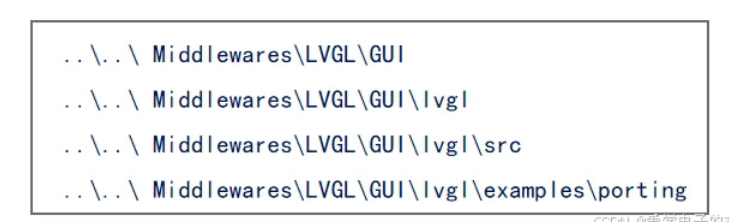

添加相关的头文件路径（按照图中自上而下顺序操作）

开启C99模式

然后编译一下，如果报错了，请检查一下，文件是否添加进来了，头文件路径是否正确。如果正常没有报错，但是会有一些报错。不必理会。

修改代码

1、为LVGL提供时基。

打开我们工程中的timer.c。在头部添加LVGL的头文件。

#include "lvgl.h"

在中断中添加lvgl的心跳函数。

//定时器3中断服务函数
void TIM3_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM3,TIM_IT_Update)==SET) //溢出中断
	{
		 lv_tick_inc ( 1 );
	}
	TIM_ClearITPendingBit(TIM3,TIM_IT_Update);  //清除中断标志位
}

上述源码中，定时器中断回调函数调用了 LVGL 的 lv_tick_inc 函数，该函数可以让 LVGL内部的时基参数加 1 （入口参数为 1 的情况下）， 这里要注意，你定时器设置多少毫秒进入一次中断，那么， lv_tick_inc();函数的入口参数就设置为多少，不然时基就不准确。

接下来打开main.c文件，在mian函数中添加初始化。

TIM3_Int_Init(999,167);

2、配置显示屏、触摸输入驱动。

打开 Middlewares/lvgl/examples/porting 分组中的 lv_port_disp_template.c/h（显示屏相关）和 lv_port_indev_template.c/h （触摸输入相关）文件，将这 4 个文件中的条件编译指令 #if 0 都修改成#if 1 ，如下源码所示：

修改前：

#if 0 /*Set it to "1" to enable content*/

修改后：

#if 1 /* 把#if 0 修改成

• 1、修改lv_port_disp_template.c文件。（基本按照图中改好，可能跟下面的截图不同，以下为准，因为这是我添加别的功能，修改了代码）


  • 添加lcd的头文件，我们要使用lcd显示界面。

    #include "lcd.h"

  • 配置屏幕的分辨率。我是用的3.5存的TFTLCD屏幕，代码如下

    #define MY_DISP_HOR_RES 320   /* 屏幕宽度 */
    #define MY_DISP_VER_RES 480   /* 屏幕高度 */



  • 在lv_port_disp_init函数中，按照图片注释下面的，保留上面的。初始化缓冲区，我们默认使用单行缓冲区。



  • 修改分辨率。



  • 在disp_init函数中，添加LCD的初始化。



  • 配置花点函数，这个函数在lcd.h中可以找到。



• 2、修改lv_port_indev_template.c文件

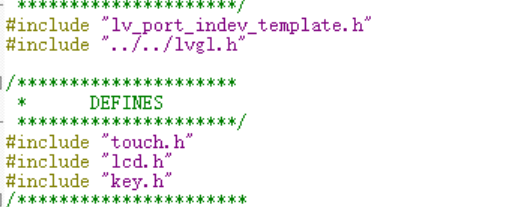

  • 添加头文件



  • 注销处理显示屏之外的东西



  • 触摸屏初始化

    static void touchpad_init(void)
    {
        /*Your code comes here*/
       tp_dev . init ();
            /* 电阻屏坐标矫正 */
            if (KEY_Scan( 0 ) == KEY0_PRES) /* KEY0 按下 , 则执行校准程序 */
            {
            LCD_Clear(WHITE); /* 清屏 */
            TP_Adjust(); /* 屏幕校准 */
            TP_Save_Adjdata();
            }

    	//TP_Init();
    }

  • 检测屏幕是否被按下，

    /*Return true is the touchpad is pressed*/
    static bool touchpad_is_pressed(void)
    {
        /*Your code comes here*/
        tp_dev.scan(0);
        if(tp_dev.sta & TP_PRES_DOWN)
            return true;
        return false;
    }

  • 返回按下的坐标

    static void touchpad_get_xy(lv_coord_t * x, lv_coord_t * y)
    {
        /*Your code comes here*/
        (*x) = tp_dev.x[0];
        (*y) = tp_dev.y[0];
    }

• 3、修改main.c文件

  #include "sys.h"
  #include "delay.h"
  #include "usart.h"
  #include "led.h"
  #include "lcd.h"
  #include "key.h"
  #include "malloc.h"


  #include "timer.h"
  #include "sram.h"



  /* LVGL */
  #include "lvgl.h"
  #include "lv_port_indev_template.h"
  #include "lv_port_disp_template.h"

  #include "lv_demo_stress.h"



  int main(void)
  {
      NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
      delay_init(168);
      uart_init(115200);
      LED_Init();
      LCD_Init();
      KEY_Init();
      TIM3_Int_Init(999,167);

      lv_init();
      lv_port_disp_init();
      lv_port_indev_init();

  	lv_obj_t *label = lv_label_create(lv_scr_act());
     	lv_label_set_text(label,"Hello KUrumi!!!");
     	lv_obj_center(label);/

      while(1)
      {
          lv_task_handler();
          delay_ms(5);
      }
  }

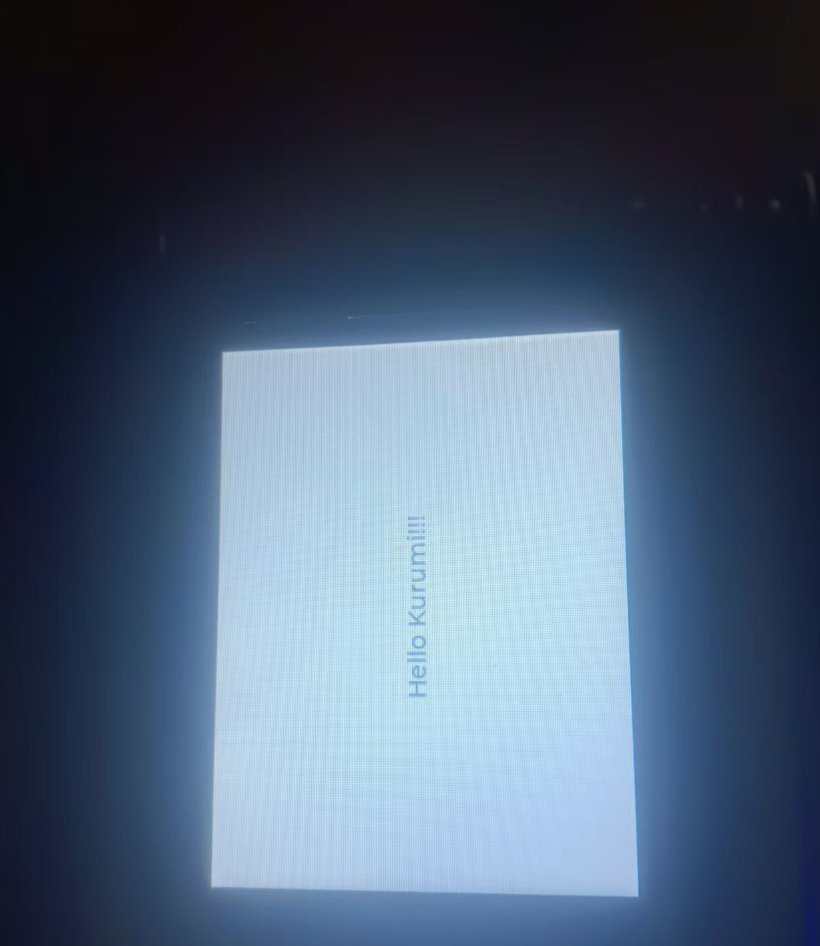

• 然后你会在屏幕上看到相对应的字符串。说明移植成功。



移植GUI

1、首先你要下载一个软件，GUI-Guider工具，提供了界面设计和代码生成的功能，使用这个工具能够让我们很快的设计好一个界面。（注意：你所下载的版本最好和LVGL的版本所匹配，GUI是基于LVGL的一个工具。）

2、下载后，打开软件，你会看到下面这个界面。点击创建新建项目。

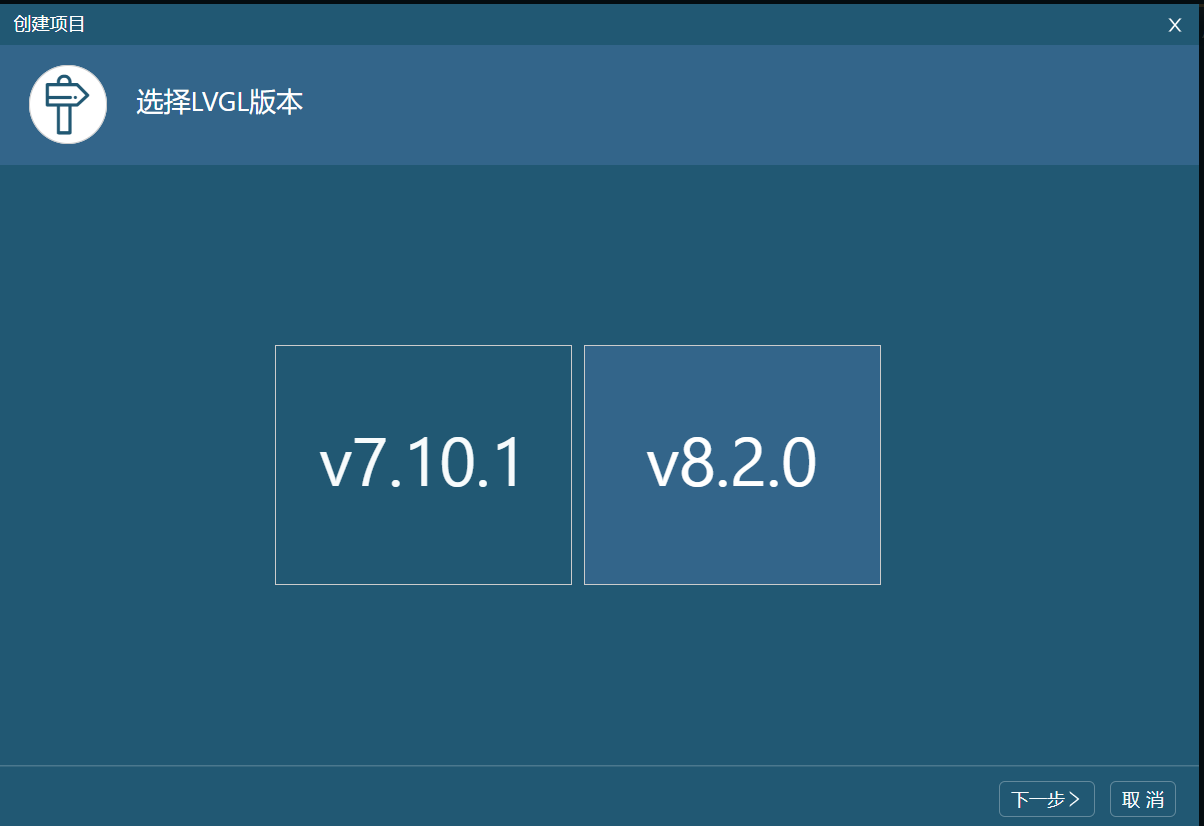

3、然后你会进入一个选择LVGL版本的界面，如图，选择你项目中使用的版本号。前面使用的v8.2，所以我们选择v8.2。点击下一步。

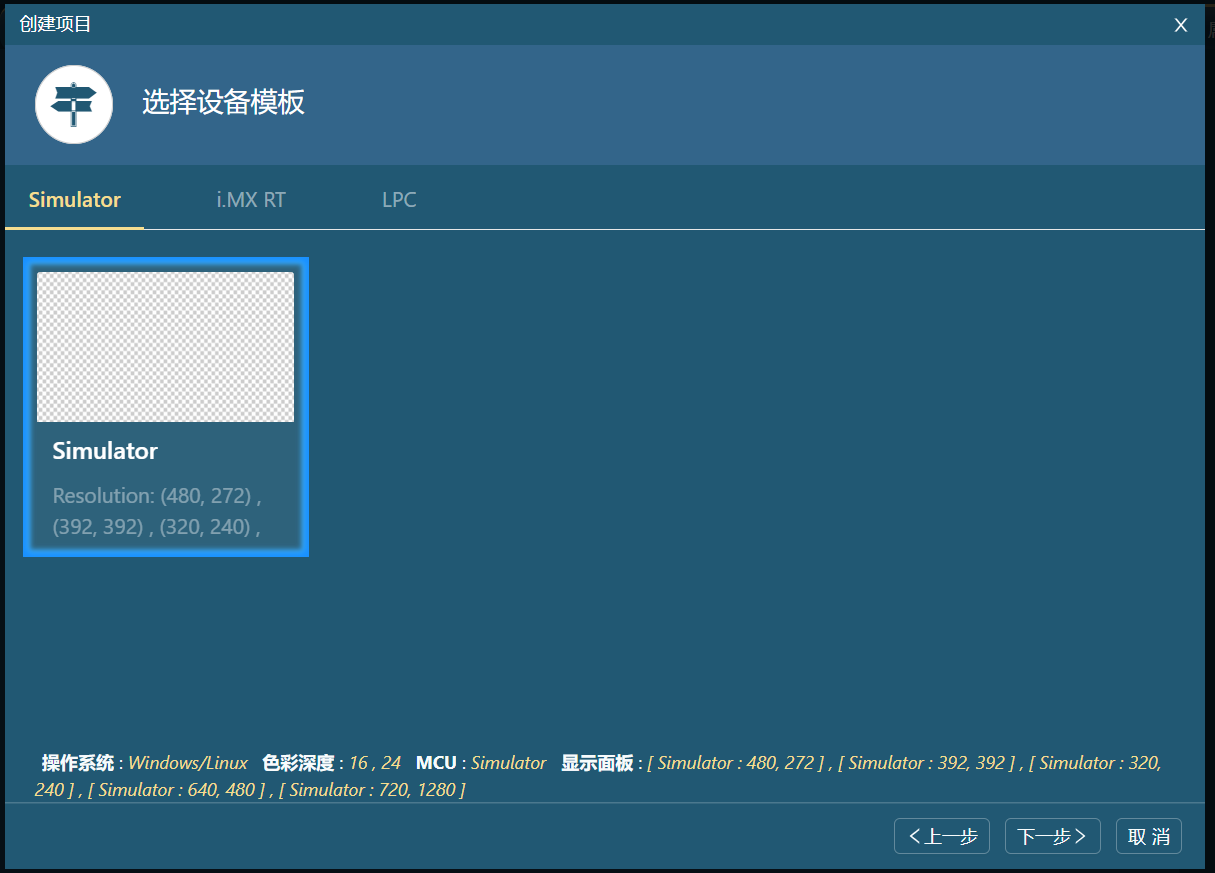

跳转到下面的界面，双击simulator（模拟器），这一步是选择空白的模拟器。再点击下一步。

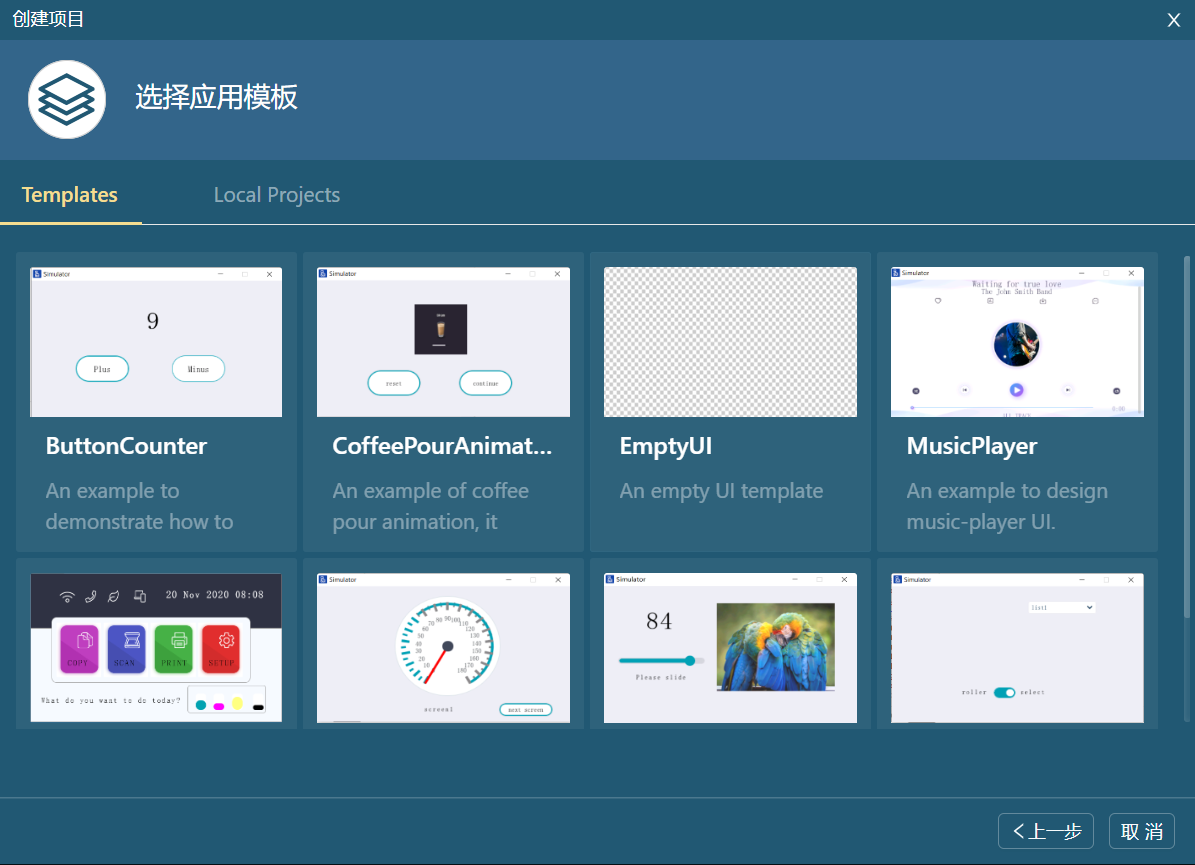

进入到了Templates模板界面中，我们选择EmptyUI。

进入带项目配置信息界面。再右侧输入栏中。我们先填写项目的名称，例如我们输入xianshi。下面是工程的路径，最后生成的代码也在这。在下面是面板类型，我们在下拉菜单中选择Custom…，下面出现新的一行，我们依次输入LCD，宽度：320；高度：480。输入完成后，点击创建。

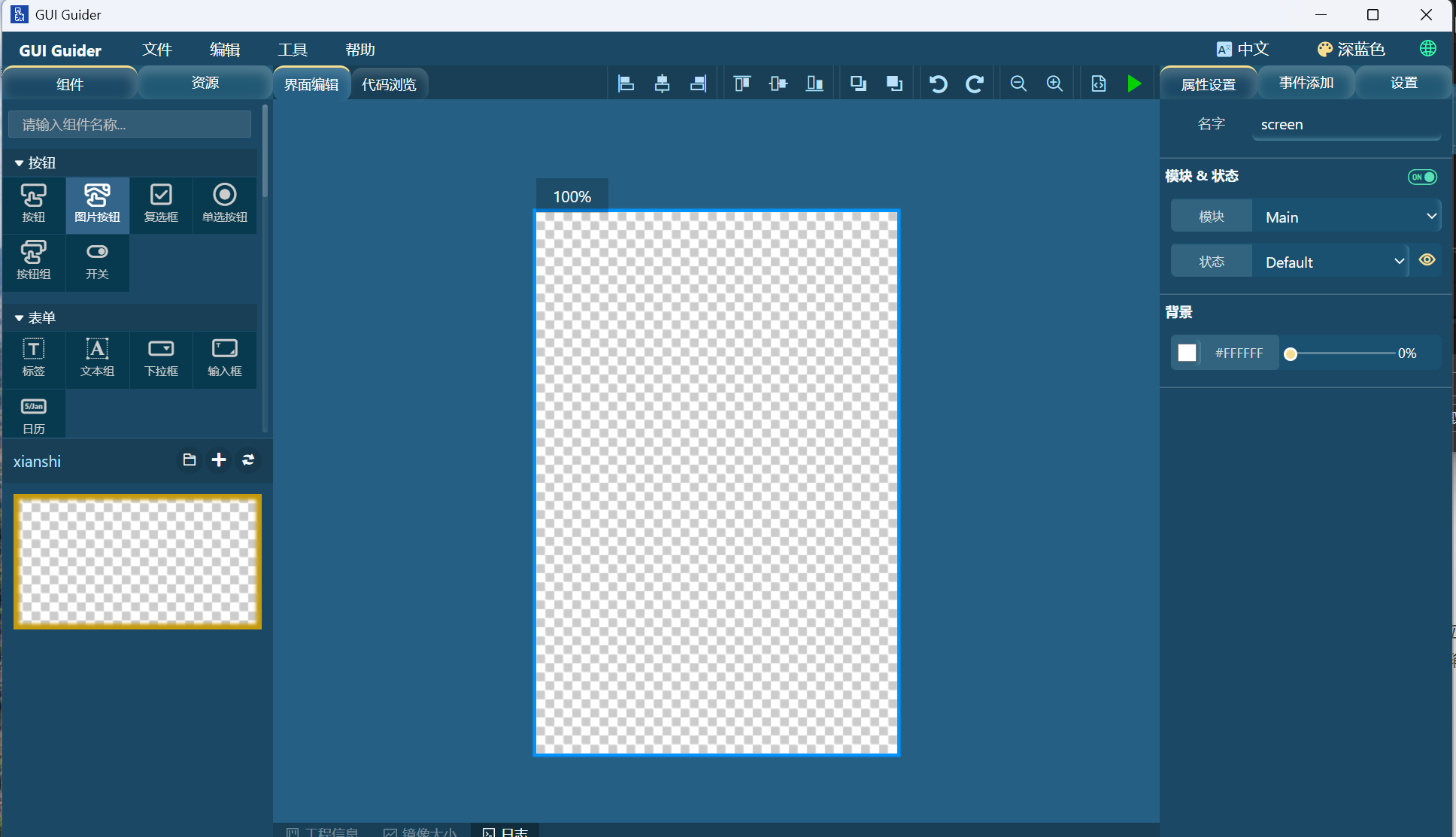

然后进入到了下面的界面，你就可以创建你的界面了。

下面编辑界面我就不讲解了，讲起来比较麻烦，截图太多。下面我讲解你设计好界面后如何生成代码，如何加入到工程中。

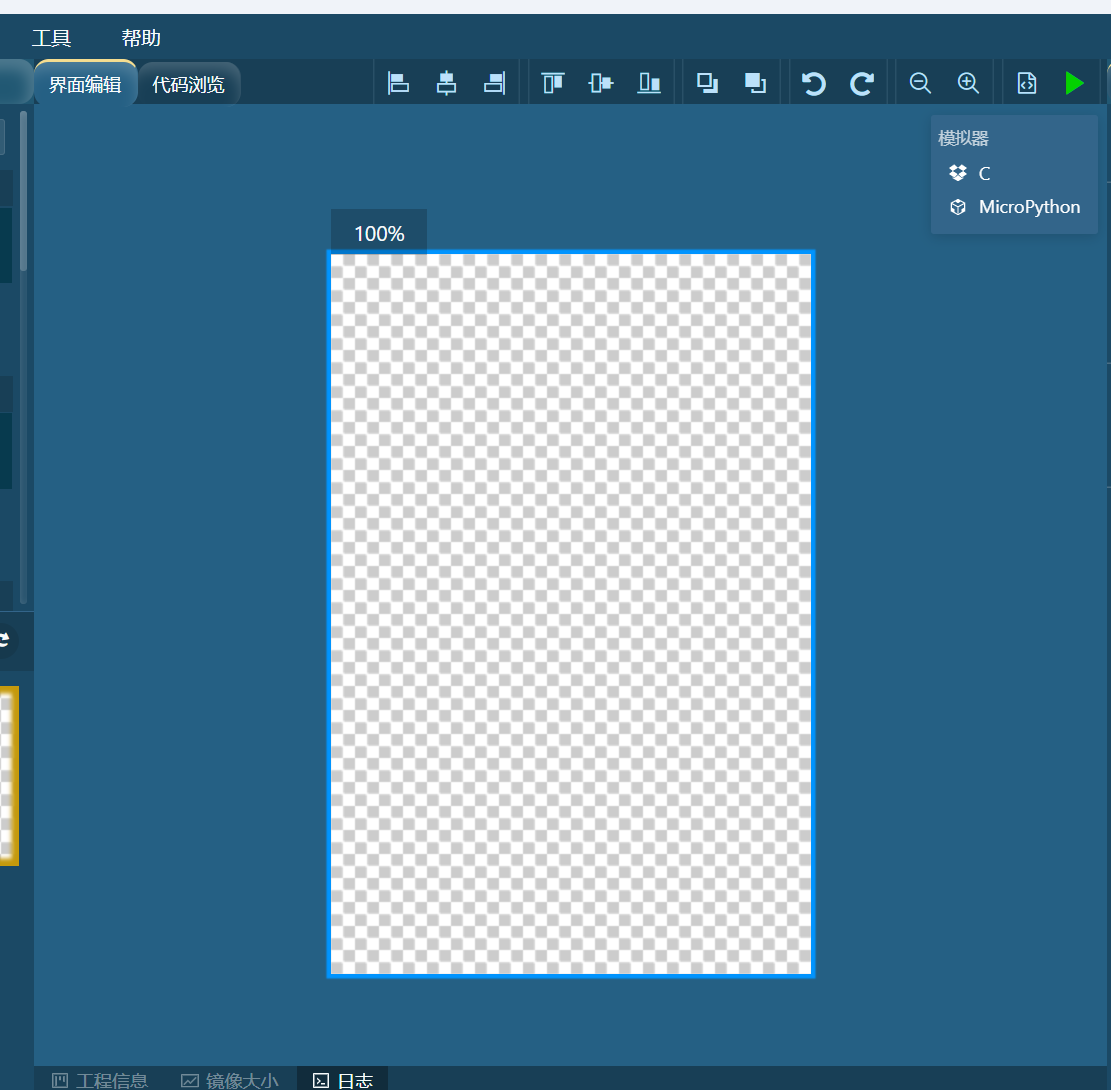

插一句：如果你设计好了界面，想看看效果，GUI提供了模拟器，可以查看，点击图中绿色的按钮，选择C，就可以模拟。但是有一个前提，就是要在你的电脑上安装Java环境，才能用模拟器。

如何导出代码。有两种办法。

• 你可以去你创建时的那个目录中寻找。

• 你可以直接在工具栏中选择工具-》代码导出-》路径选择桌面。



我用的第二种方法，在桌面上你可以看到两个文件夹，custom和generated。

复制这两个文件夹到我们工程目录的中 “移植gui\Middlewares\LVGL\GUI_APP\“目录中

打开工程，在keil添加分组，为分组中添加文件中所有的.c文件。再添加文件路径。

这样就成功把GUi生成的代码加入到了我们工程中了。

然后再修改mian.c中的内容。

• 添加头文件

  #include "gui_guider.h"
  #include "events_init.h"
  #include "custom.h"

• 添加全局变量

  lv_ui guider_ui;

• 在mian函数中添加初始化。

  setup_ui(&guider_ui);
     events_init(&guider_ui);
     custom_init(&guider_ui);

• 编译没有报错，你就可以在你的LCD屏幕上看到你设计的界面了。

• 如果编译报错，如下面这样，提示#include “lv_font.h”出错，找到guider_fonts.h文件，修改#include “lv_font.h”。修改完成后如下，或者你可直接找到lv_font.h文件，直接复制到generated文件夹中。

  ..\Middlewares\LVGL\GUI_APP\generated\guider_fonts\guider_fonts.h(8): error:  #5: cannot open source input file "lv_font.h": No such file or directory
        #include "lv_font.h"

  #ifndef GUIDER_FONTS_H
  #define GUIDER_FONTS_H
  #ifdef __cplusplus
  extern "C" {
  #endif

  #include "../../GUI/lvgl/src/font/lv_font.h"



  #ifdef __cplusplus
  }
  #endif
  #endif
