OV2460摄像头

简介

OV2460 是 OmniVision 推出的一款 200 万像素的 CMOS 图像传感器，像头中的图像传感器是一款型号为OV2640的CMOS类型数字图像传感器。该传感器支持输出最大为200万像素的图像 (1600x1200分辨率)，支持使用VGA时序输出图像数据，输出图像的数据格式支持YUV(422/420)、YCbCr422、RGB565以及JPEG格式，若直接输出JPEG格式的图像时可大大减少数据量，方便网络传输。它还可以对采集得的图像进行补偿，支持伽玛曲线、白平衡、饱和度、色度等基础处理。根据不同的分辨率配置，传感器输出图像数据的帧率从15-60帧可调，工作时功率在125mW-140mW之间。

OV2460功能框图

控制寄存器
- 标号1处是OV2460的控制寄存器，它由外部控制器通过SIO_C和SIO_D引脚写入。而SIO_C和SIO_D使用的协议是SCCB协议，而SCCB和IIC协议大致类似，在软件中完全可以用IIC驱动来控制。
通信、时钟、控制信号
- 通信、控制信号
  - PCLK：像素同步时钟，适用于输出数据的同步信号，是由OV2460产生的。
  - HREF：行同步信号
  - VSYNC：帧同步信号
  - RESETB：引脚为低电平时，复位传感器
  - PWDN：控制芯片进入低功耗模式
- 时钟
  - XCLK：于PCLK不同，XCLK是驱动整个传感器的时钟信号。由外部晶振输入的。
感光矩阵
- 光信号转化为电信号，经过处理后，这些信号存储呈给一个个的像素点表示的图像。
数据输出信号
- 其中的DSP，会根据控制寄存器中设置进行图像处理。最终处理数据通过Y0-9引脚输出，一般来说使用8根数据线进行传输。

SCCB（串行摄像头控制总线）

SCCB概述：

SCCB是由OV公司定义和发展的一种串行总线协议。
它主要用于控制和配置图像传感器。
通过SCCB，可以设置摄像头的各种数据。

SCCB特点：

SCCB的结构和IIC相似。
SCCB有两种模式：一主多从，一主一从。
引脚：两根线：SIO_C、SIO_D.

SCCB的工作原理：

SCCB通信可以主机发送命令和数据给从机，还可以从从机中读取数据。
由主机通过SIO_C发送时钟信号，通过SIO_D线传输数据。
数据传输包括起始位、从机地址、读/写位、寄存器地址、数据、停止位。

SCCB和IIC的不同

应答位：SCCB的应答位是 Don’t care，而iIC是ACK。
- 这里的Don’t care，表示当从机发送应答位，主机可以不进行判断，不管从机发送的啥，都会进行后续的操作。
- IIC的ACK应答位是主机明确说从机只有发送应答为逻辑0，才会进行后续的操作。
读写位操作：SCCB只能进行单次读取，而IIC可以进行单次和连续读取。
- SCCB协议主要适用于配置寄存器，所以SCCB单次读取，每次只读取一个寄存器的值。
读写中间的stop信号：SCCB读操作中间由stop信号。

SCCB时序：

起始信号、停止信号
- 起始信号：在SIO_C为高电平时，SIO_D由低变为高电平。
- 停止信号：在SIO_C为高电平时，SIO_D由高变为低电平。
- 数据有效位：除去起始信号和停止信号，在数据传输过程中，当SIO_C为高电平期间，SIO_D为有效数据。
SCCB数据读写过程
- SCCB有两种写操作：

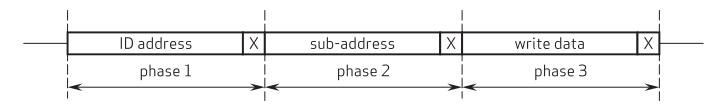

  - 三步写操作：
    - 第一步：发送从设备的ID地址+W标志
    - 第二部：发送从设备的目标寄存器的8位地址
    - 第三步：发送写入寄存器的8位数据。
  - 两步操作：
    - 第一步：发送从设备的ID地址和W标志
    - 第二步：发送目标寄存器的地址
  - 两步写操作是用来配合后面的读寄存器的操作。
- SCCB读操作：
  - 在两部写操作的基础上，在加上发送从机地址和R读标志。
  - 开始读取数据。
- SCCB传输一个字节数据会有一个无效位（don‘t care），无论从机发送的什么都不管，继续执行代码。

OV2640的寄存器

在控制OV2640中涉及到了很多的寄存器，详细的可以字节去找资料。但是注意的两组寄存器。这两组寄存器的地址有些重合，通过配置为0xFF的RA_DLMT寄存器可以切换寄存器组，当RA_DLMT为0时，使用式DSP相关的寄存器组；当RA_DLMT为1时，使用是Sensor相关的寄存器组。

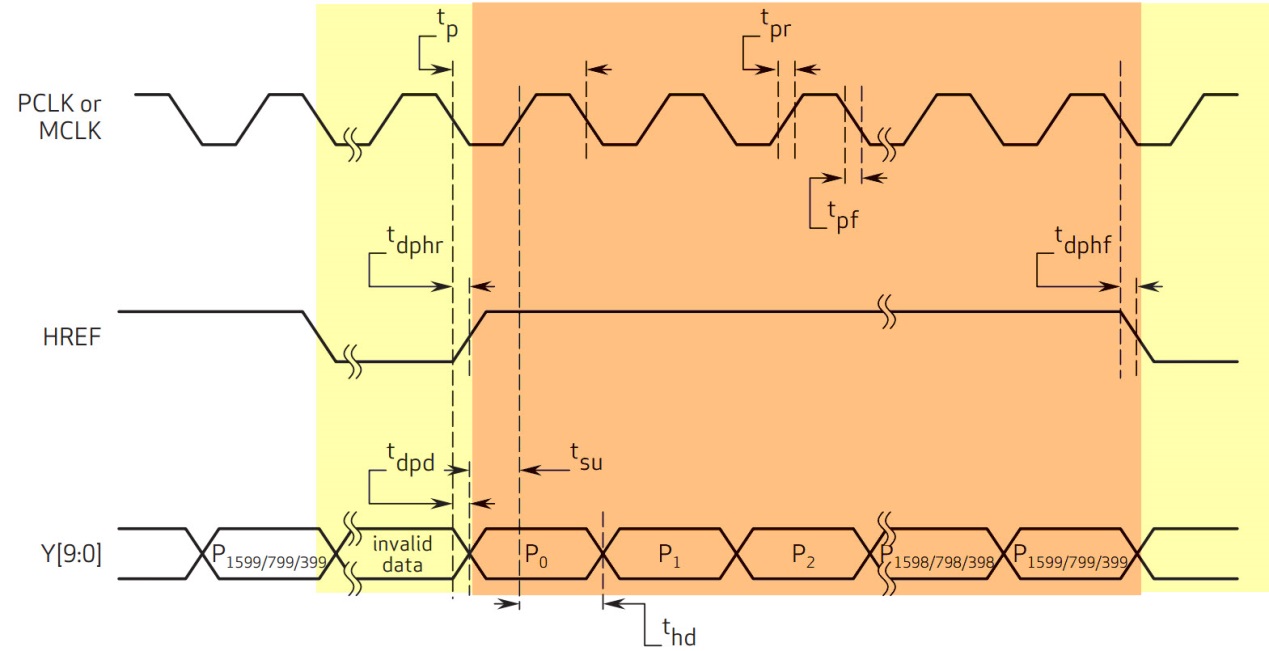

像素输出时序

主控制控制OV2640时，采用的是SCCB协议读写其寄存器，而它输出图像时则使用VGA时序（还有SVGA、UXGA，都差不多）。OV2640输出图像时，一帧一帧的输出，从左到右，从上到下。

如果我们使用Y2-9的8根数据线输出图像格式为RGB565，进行数据输出时，Y2-9数据线会在一个像素同步时钟PCLK的驱动下发送一个字节的数据信号。两个PCLK时钟信号可以发送一个RGB565格式的像素数据。依次传输，每传输一行的像素数据，行同步信号就会跳变一次。当一帧图像传输完成后，VSYNC会输出一个一个电平跳变的信号。

DCMI接口

STM32F4系列的控制器包含了DCMI数字摄像头接口(Digital cameraInterface)，它支持使用上述类似VGA的时序获取图像数据流，支持原始的按行、帧格式来组织的图像数据，如YUV、RGB，也支持接收JPEG格式压缩的数据流。接收数据时，主要使用HSYNC及VSYNC信号来同步。

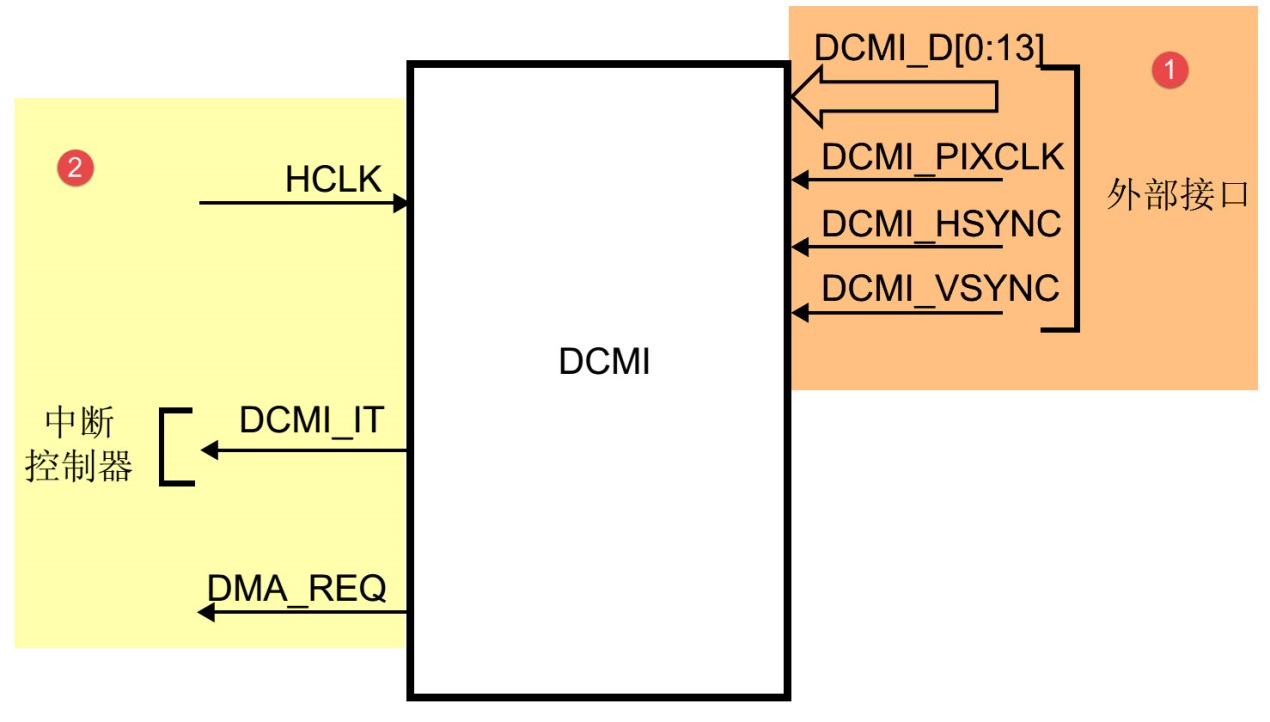

DCMI框图

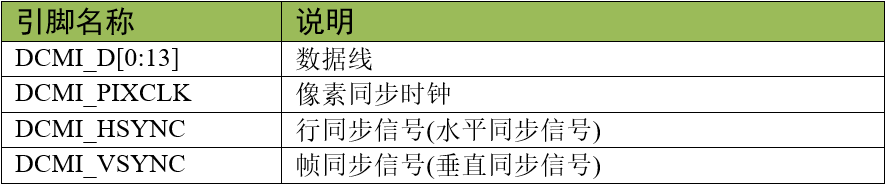

标号1出的是DCMI向外部引出的信号线。DCMI提供的外部接口的方向都是输入的。
- 其中DCMI_D数据线的数量可选为8、10、12、14位。
标号2处，HCLK是由控制器所提供的时钟源，提供给DCMI外设。从DCMI外设引出DCMI_IT中断信号线。并且可以通过DMA_REQ信号发送DMA请求。

DCMI内部结构

1、同步器
- 同步器主要用于管理DCMI接收数据的时序，它根据外部信号提取输入的数据，也就是OV2640处来的数据。
2、FIFO/数据格式化器
- 对传输的数据进行管理，DCMI接口提供四个字（4 * 32bit）深度的FIFO，用于缓冲接收的数据。
3、AHB接口
- DCMI挂载在AHB总线上，在AHB总线上有一个DCMI接口的数据寄存器，当我们读取该寄存器是，它会从FIFO中获取数据。
4、控制寄存器
- 可以检测状态寄存器来获取DCMI的当前运行状态。
5、DMA接口
- 由于DCMI采集的数据量很大，我们一般使用DMA来将采集的数据搬运到内存中。

DCMI同步方式

DCMI支持两种同步方式：

硬件同步
- 使用HSYNC和VSYNC作为同步信号的的方式。（OV2640就是使用这个方式）
- 在DCMI实现中，摄像头与为控制的同步问题需要额外的注意。
内嵌码同步方式
- 使用数据信号线传输中的特定编码来表示同步信息。

DCMI的捕获模式和捕获率

DCMI还支持两种数据捕获模式，分别为快照模式和连续采集模式。快照模式时只采集一帧的图像数据，连续采集模式会一直采集多个帧的数据，并且可以通过配置捕获率来控制采集多少数据，如可配置为采集所有数据或隔1帧采集一次数据或隔3帧采集一次数据。

DCMI的同步问题

HSYNC和VSYNC是两个同步信号，分别代表着新行和新帧的开始。他们的极性必须和OV2640的配置相匹配。

DCMI—PIXCLK是像素时钟，代表着传输数据的速率。

DCMI传输数据

DCMI从OV2640接收到数据，通过并行接口将其暂存在内部FIFO（先进先出）的缓冲区中。
当启用 DMA 并配置好触发条件（如 FIFO 满或半满）时，DCMI 会发起一次 DMA 请求。
DMA会将缓存区中的内容搬运到内存中。
FIFO缓冲区大小为4个字，16个字节，148位。在DCMI外设内部。

操作流程

微控制器初始化其I/O引脚和通信外设。
然后，微控制器使用SCCB协议配置OV2640，设置分辨率、输出格式（例如，YUV422、RGB565、JPEG）、帧率和图像处理设置等参数。
接下来，微控制器配置DCMI接口以匹配OV2640的输出格式以及时钟/同步信号极性。
通常会配置DMA将传入的像素数据从DCMI FIFO传输到指定的内存区域（帧缓冲区）。
摄像头开始流式传输数据，DCMI捕获数据并通过DMA将其传输到内存。
最后，微控制器可以处理帧缓冲区中的图像数据（例如，用于显示、存储或进一步分析）。

代码分析

SCCB代码

初始化SCCB

void SCCB_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOD, ENABLE);//使能GPIOD时钟
  //GPIOF9,F10初始化设置
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;//PD6,7 推挽输出
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;  //PD6,7 推挽输出
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOD, &GPIO_InitStructure);//初始化

	GPIO_SetBits(GPIOD,GPIO_Pin_6|GPIO_Pin_7);
	SCCB_SDA_OUT();
}

初始化PD6、7为推挽输出。

起始信号

void SCCB_Start(void)
{
    SCCB_SDA=1;     //数据线高电平
    SCCB_SCL=1;	    //在时钟线高的时候数据线由高至低
    delay_us(50);
    SCCB_SDA=0;
    delay_us(50);
    SCCB_SCL=0;	    //数据线恢复低电平，单操作函数必要
}

在SIO_C高电平期间，SIO_D由高变为低电平。

停止信号

void SCCB_Stop(void)
{
    SCCB_SDA=0;
    delay_us(50);
    SCCB_SCL=1;
    delay_us(50);
    SCCB_SDA=1;
    delay_us(50);
}

在SIO_C高电平期间，SIO_D由低变为高电平。

don’t care信号

void SCCB_No_Ack(void)
{
	delay_us(50);
	SCCB_SDA=1;
	SCCB_SCL=1;
	delay_us(50);
	SCCB_SCL=0;
	delay_us(50);
	SCCB_SDA=0;
	delay_us(50);
}

写操作

u8 SCCB_WR_Byte(u8 dat)
{
	u8 j,res;
	for(j=0;j<8;j++) //循环8次发送数据
	{
		if(dat&0x80)SCCB_SDA=1;
		else SCCB_SDA=0;
		dat<<=1;
		delay_us(50);
		SCCB_SCL=1;
		delay_us(50);
		SCCB_SCL=0;
	}
	SCCB_SDA_IN();		//设置SDA为输入
	delay_us(50);
	SCCB_SCL=1;			//接收第九位,以判断是否发送成功
	delay_us(50);
	if(SCCB_READ_SDA)res=1;  //SDA=1发送失败，返回1
	else res=0;         //SDA=0发送成功，返回0
	SCCB_SCL=0;
	SCCB_SDA_OUT();		//设置SDA为输出
	return res;
}

循环发送8位数据。
设置SDA位输入，读取SDA，但是不影响接下来的操作。

读操作

u8 SCCB_RD_Byte(void)
{
	u8 temp=0,j;
	SCCB_SDA_IN();		//设置SDA为输入
	for(j=8;j>0;j--) 	//循环8次接收数据
	{
		delay_us(50);
		SCCB_SCL=1;
		temp=temp<<1;
		if(SCCB_READ_SDA)temp++;
		delay_us(50);
		SCCB_SCL=0;
	}
	SCCB_SDA_OUT();		//设置SDA为输出
	return temp;
}

设置SDA为输入。
循环接收数据。

写寄存器

u8 SCCB_WR_Reg(u8 reg,u8 data)
{
	u8 res=0;
	SCCB_Start(); 					//启动SCCB传输
	if(SCCB_WR_Byte(SCCB_ID))res=1;	//写器件ID
	delay_us(100);
  	if(SCCB_WR_Byte(reg))res=1;		//写寄存器地址
	delay_us(100);
  	if(SCCB_WR_Byte(data))res=1; 	//写数据
  	SCCB_Stop();
  	return	res;
}

起始信号。
发送从机地址。
发送数据。

读寄存器

u8 SCCB_RD_Reg(u8 reg)
{
	u8 val=0;
	SCCB_Start(); 				//启动SCCB传输
	SCCB_WR_Byte(SCCB_ID);		//写器件ID
	delay_us(100);
  	SCCB_WR_Byte(reg);			//写寄存器地址
	delay_us(100);
	SCCB_Stop();
	delay_us(100);
	//设置寄存器地址后，才是读
	SCCB_Start();
	SCCB_WR_Byte(SCCB_ID|0X01);	//发送读命令
	delay_us(100);
  	val=SCCB_RD_Byte();		 	//读取数据
  	SCCB_No_Ack();
  	SCCB_Stop();
  	return val;
}

起始信号
发送从机地址、寄存器地址、停止信号。
发送从机地址和读命令
读取数据。

OV2640代码

初始化OV2640

u8 OV2640_Init(void)
{
	u16 i=0;
	u16 reg;
	//设置IO
  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);
  //GPIOG9,15初始化设置
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_15;//PG9,15推挽输出
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; //推挽输出
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOG, &GPIO_InitStructure);//初始化

 	OV2640_PWDN=0;	//POWER ON
	delay_ms(10);
	OV2640_RST=0;	//复位OV2640
	delay_ms(10);
	OV2640_RST=1;	//结束复位
  SCCB_Init();        		//初始化SCCB 的IO口
	SCCB_WR_Reg(OV2640_DSP_RA_DLMT, 0x01);	//操作sensor寄存器
 	SCCB_WR_Reg(OV2640_SENSOR_COM7, 0x80);	//软复位OV2640
	delay_ms(50);
	reg=SCCB_RD_Reg(OV2640_SENSOR_MIDH);	//读取厂家ID 高八位
	reg<<=8;
	reg|=SCCB_RD_Reg(OV2640_SENSOR_MIDL);	//读取厂家ID 低八位
	if(reg!=OV2640_MID)
	{
		printf("MID:%d\r\n",reg);
		return 1;
	}
	reg=SCCB_RD_Reg(OV2640_SENSOR_PIDH);	//读取厂家ID 高八位
	reg<<=8;
	reg|=SCCB_RD_Reg(OV2640_SENSOR_PIDL);	//读取厂家ID 低八位
	if(reg!=OV2640_PID)
	{
		printf("HID:%d\r\n",reg);
		//return 2;
	}
 	//初始化 OV2640,采用SXGA分辨率(1600*1200)
	for(i=0;i<sizeof(ov2640_sxga_init_reg_tbl)/2;i++)
	{
	   	SCCB_WR_Reg(ov2640_sxga_init_reg_tbl[i][0],ov2640_sxga_init_reg_tbl[i][1]);
 	}
  	return 0x00; 	//ok
}

设置GPIO引脚，打开电源和复位摄像头。
初始化SCCB接口。
设置DSP_RA_DLMT 寄存器为0x01，操作传感器寄存器。
读取厂商和产品ID
设置SXGA，设置分辨率输出。
- SXGA是一种分辨率标准，通常定义为1280* 1024.
- 还有VGA、SVGA、UXGA等。
- 加载ov2640_sxga_init_reg_tbl表，是配置OV2640的初始捕获率，也就是读取和处理的图像大小。
- 加载这个表相当于对摄像头进行一次完整的初始化，设定为 1600x1200 的捕获分辨率。

设置为jpeg模式

oid OV2640_JPEG_Mode(void)
{
	u16 i=0;
	//设置:YUV422格式
	for(i=0;i<(sizeof(ov2640_yuv422_reg_tbl)/2);i++)
	{
		SCCB_WR_Reg(ov2640_yuv422_reg_tbl[i][0],ov2640_yuv422_reg_tbl[i][1]);
	}

	//设置:输出JPEG数据
	for(i=0;i<(sizeof(ov2640_jpeg_reg_tbl)/2);i++)
	{
		SCCB_WR_Reg(ov2640_jpeg_reg_tbl[i][0],ov2640_jpeg_reg_tbl[i][1]);
	}
}

设置为RGB565模式

void OV2640_RGB565_Mode(void)
{
	u16 i=0;
	//设置:RGB565输出
	for(i=0;i<(sizeof(ov2640_rgb565_reg_tbl)/2);i++)
	{
		SCCB_WR_Reg(ov2640_rgb565_reg_tbl[i][0],ov2640_rgb565_reg_tbl[i][1]);
	}
}

设置图像输出窗口

void OV2640_Window_Set(u16 sx,u16 sy,u16 width,u16 height)
{
	u16 endx;
	u16 endy;
	u8 temp;
	endx=sx+width/2;	//V*2
 	endy=sy+height/2;

	SCCB_WR_Reg(0XFF,0X01);
	temp=SCCB_RD_Reg(0X03);				//读取Vref之前的值
	temp&=0XF0;
	temp|=((endy&0X03)<<2)|(sy&0X03);
	SCCB_WR_Reg(0X03,temp);				//设置Vref的start和end的最低2位
	SCCB_WR_Reg(0X19,sy>>2);			//设置Vref的start高8位
	SCCB_WR_Reg(0X1A,endy>>2);			//设置Vref的end的高8位

	temp=SCCB_RD_Reg(0X32);				//读取Href之前的值
	temp&=0XC0;
	temp|=((endx&0X07)<<3)|(sx&0X07);
	SCCB_WR_Reg(0X32,temp);				//设置Href的start和end的最低3位
	SCCB_WR_Reg(0X17,sx>>3);			//设置Href的start高8位
	SCCB_WR_Reg(0X18,endx>>3);			//设置Href的end的高8位
}

参数：
- sx：水平起始坐标
- sy：垂直起始坐标
- width：窗口宽度
- height：窗口高度
endx、y是结束坐标。
为什么除去2？
- OV2640的串口设置寄存器使用一种特殊的表示方法，将其转换为一半的值存储。

配置垂直窗口

SCCB_WR_Reg(0xFF, 0x01);            // 选择传感器寄存器组
temp = SCCB_RD_Reg(0x03);           // 读取 Vref 寄存器的当前值
temp &= 0xF0;                       // 保留高 4 位，清低 4 位
temp |= ((endy & 0x03) << 2) | (sy & 0x03);  // 设置 Vref 的 start 和 end 低 2 位
SCCB_WR_Reg(0x03, temp);            // 写入更新后的 Vref 值
SCCB_WR_Reg(0x19, sy >> 2);         // 设置 Vref start 的高 8 位
SCCB_WR_Reg(0x1A, endy >> 2);       // 设置 Vref end 的高 8 位

清除第四位的值，在向其写入新的垂直的sy、endy值。
Vref（垂直参考）：
- 定义读取的起始行（sy）和结束行（endy），控制垂直范围。
- 10 位分辨率（2 位在 0x03，8 位在 0x19/0x1A）。

配置水平窗口

temp = SCCB_RD_Reg(0x32);           // 读取 Href 寄存器的当前值
temp &= 0xC0;                       // 保留高 2 位，清低 6 位
temp |= ((endx & 0x07) << 3) | (sx & 0x07);  // 设置 Href 的 start 和 end 低 3 位
SCCB_WR_Reg(0x32, temp);            // 写入更新后的 Href 值
SCCB_WR_Reg(0x17, sx >> 3);         // 设置 Href start 的高 8 位
SCCB_WR_Reg(0x18, endx >> 3);       // 设置 Href end 的高 8 位

清除第四位的值，在向其写入新的垂直的sx、endx值。
Href（水平参考）：
- 定义读取的起始列（sx）和结束列（endx），控制水平范围。
- 11 位分辨率（3 位在 0x32，8 位在 0x17/0x18）。

输出图像大小

u8 OV2640_OutSize_Set(u16 width,u16 height)
{
	u16 outh;
	u16 outw;
	u8 temp;
	if(width%4)return 1;
	if(height%4)return 2;
	outw=width/4;
	outh=height/4;
	SCCB_WR_Reg(0XFF,0X00);
	SCCB_WR_Reg(0XE0,0X04);
	SCCB_WR_Reg(0X5A,outw&0XFF);		//设置OUTW的低八位
	SCCB_WR_Reg(0X5B,outh&0XFF);		//设置OUTH的低八位
	temp=(outw>>8)&0X03;
	temp|=(outh>>6)&0X04;
	SCCB_WR_Reg(0X5C,temp);				//设置OUTH/OUTW的高位
	SCCB_WR_Reg(0XE0,0X00);
	return 0;
}

为何要求 4 的倍数？
- OV2640 的输出数据通常以 4 字节对齐（可能是由于 JPEG 编码或 DMA 传输的需求）。
- 硬件或 DSP 处理时，要求宽度和高度能被 4 整除，以确保数据块对齐，避免零填充或传输错误。

捕获 vs 输出：
- 捕获分辨率：由 OV2640_Window_Set() 设置，定义传感器读取的区域（如 800x600）。
- 输出分辨率：由 OV2640_OutSize_Set() 设置，定义最终输出的大小（如 320x240）。

DCMI外设代码

DCMI初始化

//DCMI初始化
void My_DCMI_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;


  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOB|RCC_AHB1Periph_GPIOC|RCC_AHB1Periph_GPIOE, ENABLE);//使能GPIOA B C E 时钟
	RCC_AHB2PeriphClockCmd(RCC_AHB2Periph_DCMI,ENABLE);
  //GPIOF9,F10初始化设置
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_6;//PA4/6   复用功能输出
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能输出
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_6;//PA4/6   //PB6/7   复用功能输出
  GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_11;//PC6/7/8/9/11 复用功能输出
  GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6;//PE5/6  复用功能输出
  GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化

	GPIO_PinAFConfig(GPIOA,GPIO_PinSource4,GPIO_AF_DCMI); //PA4,AF13  DCMI_HSYNC
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource6,GPIO_AF_DCMI); //PA6,AF13  DCMI_PCLK
 	GPIO_PinAFConfig(GPIOB,GPIO_PinSource7,GPIO_AF_DCMI); //PB7,AF13  DCMI_VSYNC
 	GPIO_PinAFConfig(GPIOC,GPIO_PinSource6,GPIO_AF_DCMI); //PC6,AF13  DCMI_D0
 	GPIO_PinAFConfig(GPIOC,GPIO_PinSource7,GPIO_AF_DCMI); //PC7,AF13  DCMI_D1
	GPIO_PinAFConfig(GPIOC,GPIO_PinSource8,GPIO_AF_DCMI); //PC8,AF13  DCMI_D2
	GPIO_PinAFConfig(GPIOC,GPIO_PinSource9,GPIO_AF_DCMI); //PC9,AF13  DCMI_D3
	GPIO_PinAFConfig(GPIOC,GPIO_PinSource11,GPIO_AF_DCMI);//PC11,AF13 DCMI_D4
	GPIO_PinAFConfig(GPIOB,GPIO_PinSource6,GPIO_AF_DCMI); //PB6,AF13  DCMI_D5
	GPIO_PinAFConfig(GPIOE,GPIO_PinSource5,GPIO_AF_DCMI); //PE5,AF13  DCMI_D6
	GPIO_PinAFConfig(GPIOE,GPIO_PinSource6,GPIO_AF_DCMI); //PE6,AF13  DCMI_D7


	DCMI_DeInit();//清除原来的设置


  DCMI_InitStructure.DCMI_CaptureMode=DCMI_CaptureMode_Continuous;//连续模式
	DCMI_InitStructure.DCMI_CaptureRate=DCMI_CaptureRate_All_Frame;//全帧捕获
	DCMI_InitStructure.DCMI_ExtendedDataMode= DCMI_ExtendedDataMode_8b;//8位数据格式
	DCMI_InitStructure.DCMI_HSPolarity= DCMI_HSPolarity_Low;//HSYNC 低电平有效
	DCMI_InitStructure.DCMI_PCKPolarity= DCMI_PCKPolarity_Rising;//PCLK 上升沿有效
	DCMI_InitStructure.DCMI_SynchroMode= DCMI_SynchroMode_Hardware;//硬件同步HSYNC,VSYNC
	DCMI_InitStructure.DCMI_VSPolarity=DCMI_VSPolarity_Low;//VSYNC 低电平有效
	DCMI_Init(&DCMI_InitStructure);

	DCMI_ITConfig(DCMI_IT_FRAME,ENABLE);//开启帧中断

	DCMI_Cmd(ENABLE);	//DCMI使能

  NVIC_InitStructure.NVIC_IRQChannel = DCMI_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//抢占优先级1
	NVIC_InitStructure.NVIC_IRQChannelSubPriority =0;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器、

}

配置引脚：PA4、PA6、PB6、PB7、PC6-PC9、PC11、PE5、PE6。
DCMI配置
- 捕获模式：连续模式
- 捕获速率：全帧
- 数据个数：8位
- 信号极性
  - HSYNC：低电平有效
  - VSYNC低电平有效
  - PCLK上升沿有效
- 同步模式：硬件同步
使能帧中断
配置NVIC

DMA配置

void DCMI_DMA_Init(u32 DMA_Memory0BaseAddr,u32 DMA_Memory1BaseAddr,u16 DMA_BufferSize,u32 DMA_MemoryDataSize,u32 DMA_MemoryInc)
{
	DMA_InitTypeDef  DMA_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2,ENABLE);//DMA2时钟使能
	DMA_DeInit(DMA2_Stream1);//等待DMA2_Stream1
	while (DMA_GetCmdStatus(DMA2_Stream1) != DISABLE){}//等待DMA2_Stream1可配置

  /* 配置 DMA Stream */
  DMA_InitStructure.DMA_Channel = DMA_Channel_1;  //通道1 DCMI通道
  DMA_InitStructure.DMA_PeripheralBaseAddr = (u32)&DCMI->DR;//外设地址为:DCMI->DR
  DMA_InitStructure.DMA_Memory0BaseAddr = DMA_Memory0BaseAddr;//DMA 存储器0地址
  DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;//外设到存储器模式
  DMA_InitStructure.DMA_BufferSize = DMA_BufferSize;//数据传输量
  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//外设非增量模式
  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc;//存储器增量模式
  DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;//外设数据长度:32位
  DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize;//存储器数据长度
  DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;// 使用循环模式
  DMA_InitStructure.DMA_Priority = DMA_Priority_High;//高优先级
  DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Enable; //FIFO模式
  DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;//使用全FIFO
  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;//外设突发单次传输
  DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;//存储器突发单次传输
  DMA_Init(DMA2_Stream1, &DMA_InitStructure);//初始化DMA Stream

	if(DMA_Memory1BaseAddr)
  {
		DMA_DoubleBufferModeCmd(DMA2_Stream1,ENABLE);//双缓冲模式
	  DMA_MemoryTargetConfig(DMA2_Stream1,DMA_Memory1BaseAddr,DMA_Memory_1);//配置目标地址1
		DMA_ITConfig(DMA2_Stream1,DMA_IT_TC,ENABLE);//开启传输完成中断

		NVIC_InitStructure.NVIC_IRQChannel = DMA2_Stream1_IRQn;
		NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//抢占优先级0
		NVIC_InitStructure.NVIC_IRQChannelSubPriority =0;		//子优先级0
		NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
		NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器、
	}


}

传输方向：（DCMI-DR）外设到存储器
双缓冲模式可选。
启用FIFO模式、阈值为满

DCMI的中断服务函数

//DCMI中断服务函数
void DCMI_IRQHandler(void)
{
	if(DCMI_GetITStatus(DCMI_IT_FRAME)==SET)//捕获到一帧图像
	{
		jpeg_data_process(); 	//jpeg数据处理
		DCMI_ClearITPendingBit(DCMI_IT_FRAME);//清除帧中断
		LED1=!LED1;
		ov_frame++;
	}
}

当DCMI捕捉到一帧图像时触发。

DMA中断服务函数

void DMA2_Stream1_IRQHandler(void)
{
    if(DMA_GetFlagStatus(DMA2_Stream1, DMA_FLAG_TCIF1)==SET) // 检查传输完成标志
    {
        DMA_ClearFlag(DMA2_Stream1, DMA_FLAG_TCIF1); // 清除标志
        dcmi_rx_callback(); // 调用回调函数处理数据
    }
}

当传输一帧数据完成时触发。
调用回调函数处理数据。
